机床气缸位置检测使用哪种传感器呢？

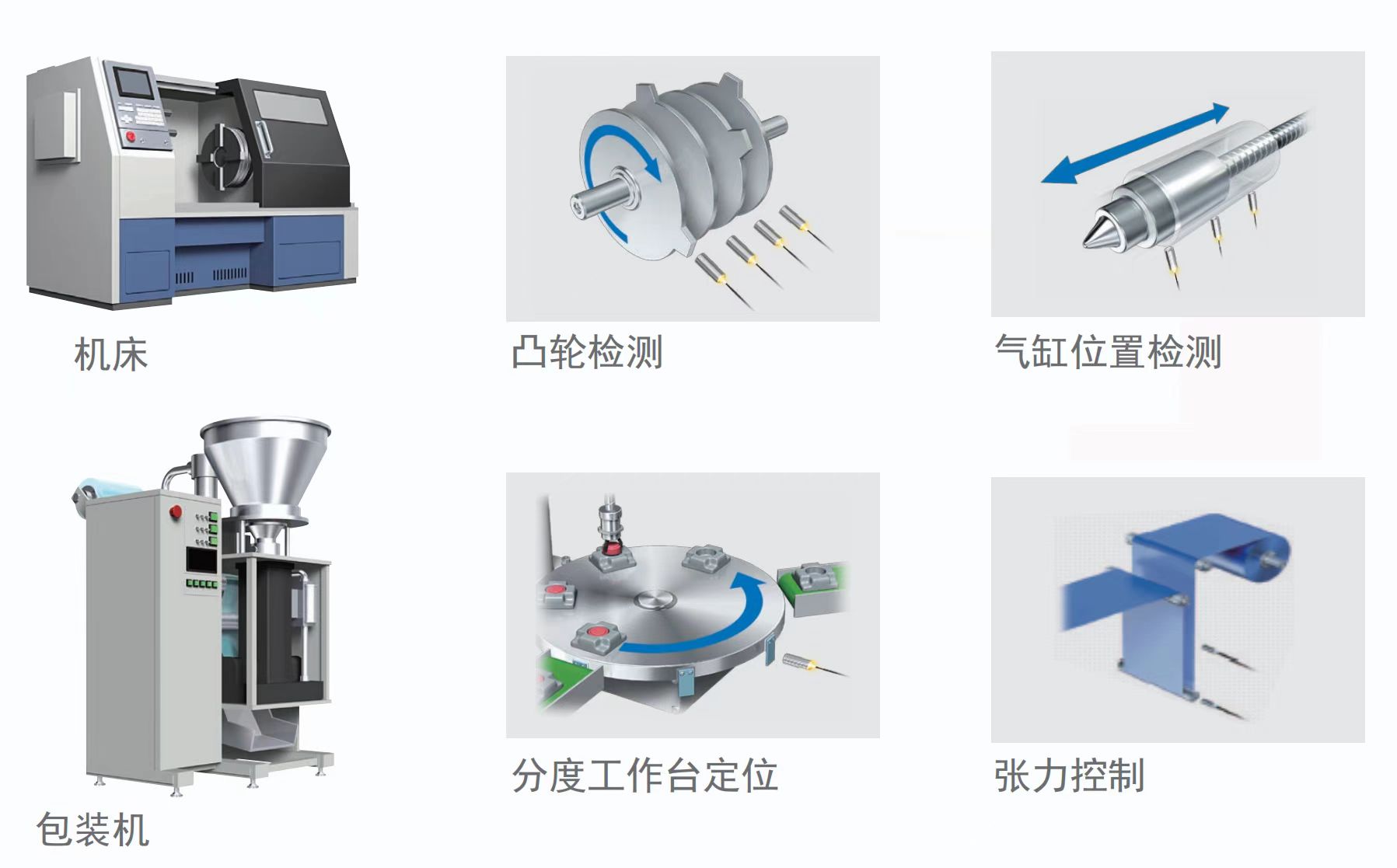

2025-07-16我们常见的机床，凸轮检测，和气缸位置检测都需要用到传感器，在气缸位置检测中，传感器的选择需根据气缸类型（如活塞式、无杆式等）、检测需求（如终点位置、全程位置、精度要求等）以及安装环境（如空间大小、粉尘 / 湿度等）来确定。以下是常用的传感器类型及典型应用场景：
1. 磁性开关（霍尔传感器）
原理：利用气缸活塞上的永磁体与传感器的磁场作用触发开关信号。
特点：
结构简单、成本低、安装方便（直接卡在气缸缸筒的沟槽内）；
仅能检测终点位置（伸出 / 缩回极限），无法检测中间位置；

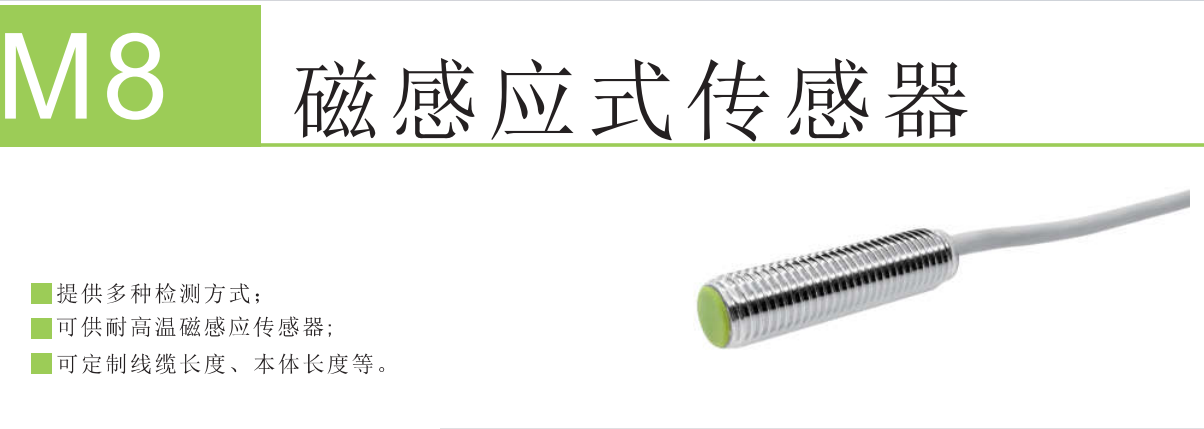

响应速度快（毫秒级），适用于气动系统的快速动作反馈。比如我们上海御普电器的霍尔磁性传感器，它可以提供多种检测方式;也可供耐高温磁感应传感器:可定制线缆长度、本体长度等。比如这款霍尔磁性传感器型号YP-10M08N-2SC ，感应距离在0-8mm，铜镀镍(可选不锈钢)材质，接线方式2m线缆(防油、耐折弯)，防护等性IP67，并且使其能稳定、可靠地持续提供精确位置数据，保障生产连续性与产品质量 。
应用场景：
普通活塞式气缸的行程终点检测，如自动化装配线中气缸推料到位信号、抓取机构的张开 / 闭合极限位置确认；
小型气缸（如迷你气缸、笔形气缸）的位置反馈，因体积小，无需额外安装空间。2. 光电传感器（对射型 / 漫反射型）
原理：通过检测气缸活塞杆或附件（如挡片）对光信号的遮挡来判断位置。
特点：
非接触检测，寿命长，不受磁场干扰；
可检测特定中间位置或终点位置（需在活塞杆上加装挡片）；
受环境光、粉尘影响较大，需注意安装角度和遮挡物设计。
应用场景：
无杆气缸（如磁偶式无杆缸）的中间位置检测，因无外露活塞杆，可通过缸体外部的挡片触发光电信号；
环境干燥、洁净的场合（如食品包装设备中的气缸位置控制），避免粉尘干扰光信号。电话
