折弯机安全光栅安装实操指南：严守安全防线

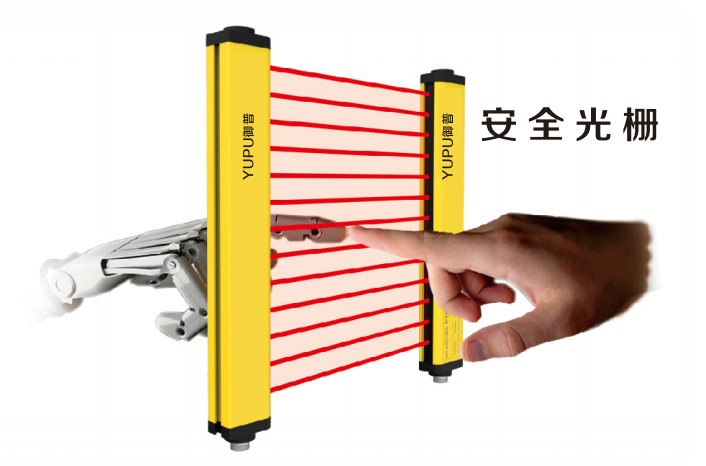

2025-04-10在金属加工领域，折弯机凭借强大的压力成型能力成为生产主力，但模具的高频开合与高压作业潜藏致命风险。安全光栅作为主动防护核心装置，通过红外光幕构建安全屏障，一旦探测到遮挡立即触发急停，将事故扼杀在萌芽。这整个安装全流程，为安全生产提供精准技术指引。
一、安装前置：设备核验与适配确认1. 全维度设备检查•外观预检：对发射端、接收端进行 360° 细致检查，确保外壳无龟裂、透镜表面洁净（微小划痕可能干扰光路）；•配件清点：逐一核对控制器、屏蔽线缆、U 型支架及防松螺丝等附件，同步核查产品合格证与安装手册；•参数匹配：防护高度：需覆盖模具操作面至人体活动上限（建议≥1.3 米）；检测精度：手指防护选 10mm 分辨率，手臂防护适配 20-40mm；响应阈值：≤18ms 的极速反应，保障紧急制动时效性。2. 环境兼容性评估•远离变频器、电焊机等强电磁源，必要时加装金属屏蔽罩；•高温高湿环境需选配 IP65 防护等级光栅，粉尘车间建议搭配防尘滤网。二、安装实施：定位校准与稳固部署1. 危险区域全覆盖规划•横向防护：光栅长度超出模具边缘各 15-25cm，杜绝侧向盲区；•纵向布局：底部距工作台面≤25cm，顶部达人体抬手极限（约 1.6 米）；•空间避让：预留 30cm 操作缓冲带，规避与滑块、液压管路的运动干涉。2. 高精度光路校准•借助激光校准仪确保发射 / 接收端平行误差＜0.3°，通过可调支架实现垂直精调；•安装后使用 A4 纸沿光幕移动测试，确保光斑覆盖无断点。3. 抗震加固方案•采用 8mm 厚 L 型支架，通过焊接或 M10 膨胀螺栓固定于机床基座；•关键连接处加装弹簧垫片与防松螺母，配合橡胶减震圈吸收设备振动。三、线路敷设：规范连接与防护强化1. 电气连接规范•电源独立：接入 AC 220V±10% 专用回路，接地电阻＜3Ω；•信号隔离：使用双层屏蔽双绞线缆，与动力线保持≥50cm 间距；•极性确认：按色标区分红（+24V）、黑（GND）、蓝（信号输出），防止错接损毁设备。2. 线路防护升级•线缆穿入 304 不锈钢蛇皮管，关节活动处预留 40% 冗余长度；•接线端采用防水航空插头，户外场景需加装 IP67 防护接线盒。四、调试验收：多维测试确保可靠1. 功能验证矩阵

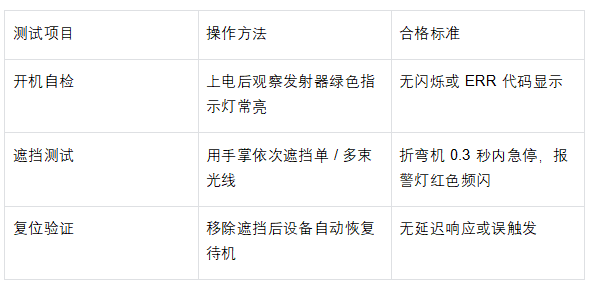

2. 性能优化调试•灵敏度微调：通过控制器旋钮适配环境光强度，降低日光直射误报；•响应实测：使用毫秒级计时器验证遮挡至停机时间，确保≤18ms；•抗扰测试：启动周边大型设备模拟电磁环境，检测光栅稳定性。五、长效管理：警示标识与能力建设•可视化警示：光栅两侧张贴荧光警示贴，地面喷涂黄黑警示线划定安全禁区；•培训体系构建：a.理论教学：拆解光栅工作原理、故障代码解读；b.实操演练：演示紧急制动测试、线路应急排查；c.考核认证：实行 “理论 + 实操” 双项达标上岗制度。
折弯机安全光栅的效能发挥，依赖严谨的安装工艺与持续运维。通过精细化操作流程把控，可最大限度提升设备安全系数，为企业构筑坚不可摧的安全生产屏障。如需进一步设备选型或安装指导，欢迎随时咨询上海御普电器技术支持。电话
