PLC的输入端是否可以直接接两线式接近开关？
2024-08-27我们常见的传感器类型有光电传感器、接近传感器、超声波传感器、接触式传感器、图像传感器、液位传感器、电阻式传感器、称重传感器、压力传感器等，在这些类型当中，我们常说的接近传感器也就是接近开关，它可以按接线方式可分为三线式和两线式。
而三线式接近开关有两个端子接直流电源的正极和负极，另一个端子是接近开关的输出端。接近开关未动作时，输出电流近似为0。接近开关动作时，输出晶体管饱和导通，管压降近似为0，接近开关的输出晶体管相当于一个触点。

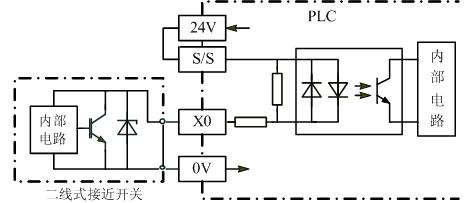

两线式接近开关的两根线兼作电源线和信号线，接近开关未动作时，需要一定的电流来维持电路的工作，所以有一定的漏电流。两线式接近开关只有两根线，接线方便，可以直接接到PLC的输入端。图中的S/S端子是PLC输入电路内部的公共端。
PLC的输入电流小于逻辑0信号的最大电流（FX系列PLC为1.5mA）时，输入为0信号，PLC的输入电流大于逻辑1信号的最小电流（FX系列为3.5mA）时，输入为1信号。输入信号如果在二者之间，PLC读入的逻辑状态不定。FX系列连接两线式接近开关允许的最大漏电流为1.5mA。S7-200直接连接两线式接近开关允许的最大漏电流为1mA。
两线式接近开关的静态漏电流约为0.5~1.5mA，在选型时，应保证接近开关的漏电流小于PLC逻辑0信号的最大电流，并留有一定的裕量。如果不能满足这一条件，两线式接近开关可能出现误动作。使用时最好实测两线式接近开关的漏电流的大小。
